Контроллер освещения КО-01
Назначение
Контроллер освещения КО-01 предназначен для коммутации электропитания приборов освещения и другого электрооборудования автотракторной, сельскохозяйственной и другой специализированной техники.
Описание
Работа КО-01 основана на применении твердотельных коммутирующих элементов со встроенной защитой от короткого замыкания, работающих под управлением микроконтроллера.
Наличие CAN-интерфейса позволяет использовать данный блок в составе распределенной информационно-управляющей системы автотракторной, сельскохозяйственной и другой специализированной техники.
Преимущества
Контроллер обеспечивает следующие преимущества по сравнению с коммутацией электропитания с помощью реле и иных механических устройств.
- Значительно большее время наработки на отказ, часто превышающее срок эксплуатации конечного изделия.
- Обеспечение плавного включения потребителей, продлевающее срок их службы и снижающее пиковые нагрузки на сети питания.
- Обеспечение диагностики состояния электрооборудования, в том числе превентивной.
- Регистрация результатов диагностики в журнале отказов для последующего анализа при ТО и передача их в СДМ для оперативного устранения критических неисправностей.
- Создание любых алгоритмов работы (блокировки, последовательности включения, сценариев в зависимости от текущего состояния и режима работы объекта и др.).
- В контроллере предусмотрены релейные входы для подключения внешних кнопок или тумблеров, в том числе и слаботочных, для модернизации с минимальными доработками серийно выпускаемых машин. При этом сохраняются преимущества, описанные в пунктах 1, 2 и частично в пункте 5.
| Наименование параметра | Значение |
|---|---|
| Напряжение питания, В | от 21,6 до 33 |
| Количество релейных входов | 8 (2 из них могут использоваться как адресные) |
| Номинальный ток одного канала управления, А | 3 |
| Максимальный ток одного канала управления, А | 5 |
| Собственная потребляемая мощность, Вт, не более | 3 |
| Обеспечение плавного пуска | ШИМ |
| Количество каналов управления, А | 16 |
| Максимальный суммарный ток каналов управления, А | 50 |
| Внешний интерфейс | CAN2.0b |
| Защита от короткого замыкания в цепи нагрузки и от изменения полярности питающего напряжения | |
| Рабочее положение КО-01 в пространстве | любое |
| Режим работы | непрерывный |
| Устойчивость к внешним воздействиям | IP54 |

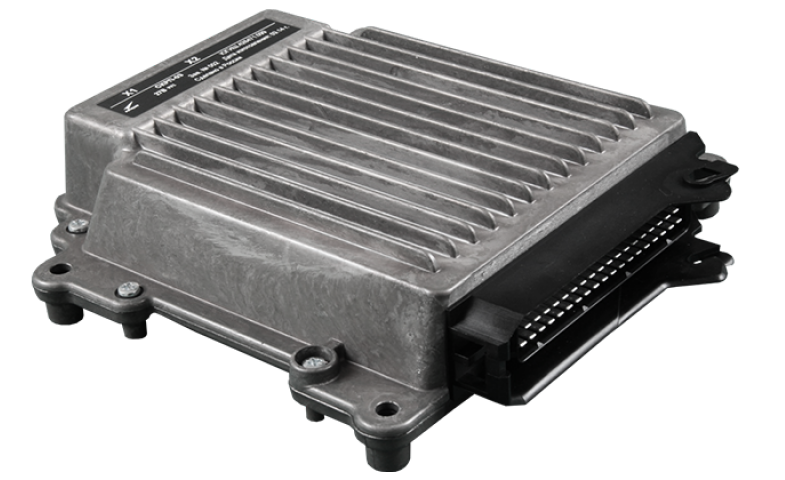

Фотографии продукта
