Панель информационная ПИ-142-04

Назначение

Современное высоконадежное средство отображения и ввода информации в распределенной информационно-управляющей системе комбайновой, автотракторной и другой специализированной техники, организованной на базе CAN-интерфейса.

Обеспечивает:

  • прием и обработку до 19 универсальных аналоговых сигналов (измерение напряжения, сопротивления, обработка сигналов с датчиков оборотов);
  • прием и обработку до 21 релейного сигнала;
  • формирование 2-релейных управляющих команд;
  • непрерывный анализ сигнальных цепей, внешних устройств и датчиков на предмет выявления их аварийного функционирования с последующей индикацией данной ситуации;
  • формирование речевых сообщений для оповещения оператора;
  • отображение информации о текущем режиме работы и состоянии системы на цветном TFT дисплее диагональю 7” (разрешение 800×480 точек);
  • фиксирование аварийных ситуаций и ведение электронного журнала событий;
  • подключение через стандартный USB-разъем внешнего вычислительного устройства (ноутбука) для мониторинга состояния системы и обновления  программного обеспечения всех установленных компонентов;
  • возможность наращивания (до 32 гигабайт) встроенной памяти при установке карты памяти;
  • запись на различные внешние носители (flash-карты, USB-накопители, персональные компьютеры и др.) накопленной информации;
  • получение информации о положении с помощью системы ГЛОНАСС;
  • передачу информации по GSM-сетям для систем дистанционного мониторинга;
  • конфигурирование параметров системы без применения внешних устройств при монтаже на конкретный объект (задание коэффициентов, наличие опциональных исполнительных устройств и их параметров);
  • работу с внешними устройствами по CAN2.0B, в том числе по стандарту SAE J1939.
Технические характеристики
Напряжение питания 27+6–5В
Команды управления
Релейные выходы (на «массу»), ток до 0,5 А 2
Аудиовыход 5 Вт на нагрузке 8 Ом да
Релейные входы
Количество входов 21
Прием сигналов напряжением низкого уровня, В, не более 1,8
Измерение напряжения бортовой сети
Количество входов 1
Диапазон измерения, В от 0 до 40
Дискретность, В 0,1
Погрешность, %, не более 3
Измерение сопротивления
Количество входов 6
Диапазон измерения, кОм от 0 до 30
Дискретность, Ом 1
Погрешность, %, не более 3
Измерение частоты
Количество входов 12
Диапазон измерения, кГц от 0 до 6
Дискретность, Гц 0,1
Чувствительность , мВ 100
Внешние интерфейсы
CAN2.0B 1 шт.
USB 1 шт.
Карта microSD 1 шт.
ЖКИ
Тип TFT цветной, диагональ 7
Разрешение 800×480
Размер пикселя, мм 0,1905×0,1905
Количество цветов 262144
Регулировка яркости программная
Конструктивные особенности
Диапазон рабочих температур, °С от –20 до +55
Устойчивость к внешним воздействиям IP30
Механическая устойчивость М4

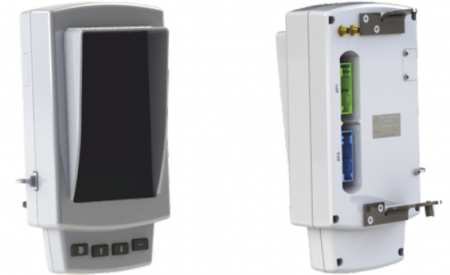

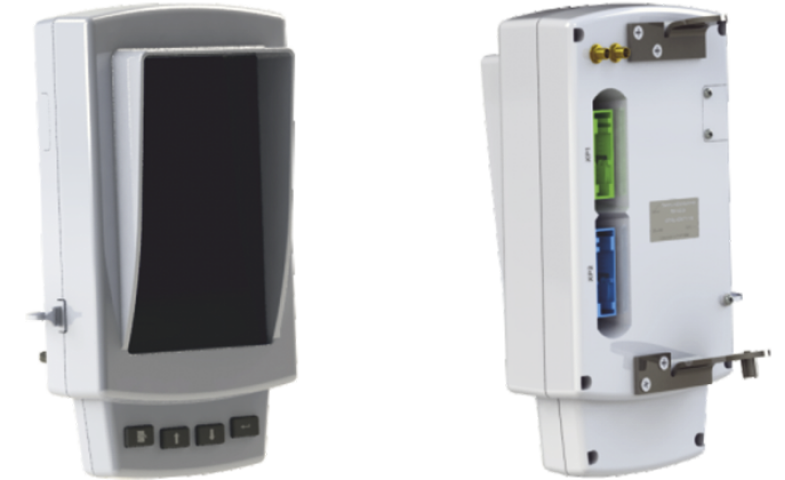

Фотографии продукта
