Модуль терминальный универсальный МТУ-03

Назначение

Современное высоконадёжное средство отображения и ввода информации в распределённой информационно-управляющей системе комбайновой, автотракторной и другой специализированной техники, организованной на базе CAN-интерфейса.

МТУ-03 обеспечивает:

  • прием и обработку до 19 универсальных аналоговых входов (измерение напряжения, сопротивления, обработка сигналов с датчиков оборотов);
  • приум и обработку до 21 релейного входа;
  • формирование 3-релейных управляющих команд;
  • формирование речевых сообщений для оповещения оператора;
  • непрерывный анализ сигнальных цепей, внешних устройств и датчиков на предмет выявления их аварийного функционирования с последующей индикацией данной ситуации;
  • фиксирование аварийных ситуаций и ведение электронного журнала событий;
  • отображение информации (в том числе изображения с двух внешних видеокамер) на цветном TFT-дисплее диагональю 10”;
  • управление режимами отображения и ввод параметров с помощью емкостного сенсорного экрана;
  • получение информации о положении с помощью системы ГЛОНАСС;
  • передачу информации по GSM сетям для систем дистанционного мониторинга;
  • возможность наращивания (до 32 гигабайт) встроенной памяти при установке карты памяти;
  • запись на различные внешние носители (flash-карты, USB накопители, персональные компьютеры и др.) накопленной информации;
  • конфигурирование параметров системы без применения внешних устройств при монтаже на конкретный объект (задание коэффициентов, наличие опциональных исполнительных устройств и их параметров);
  • работу с внешними устройствами по CAN2.0B, в том числе по стандарту SAE J1939;
  • встроенный FM-приемник.
Технические характеристики
Напряжение питания 27+6–5    В
Команды управления
  • 3 релейных выхода (на «массу»), ток до 0,5 А;
  • аудио выход 80 Вт на нагрузке 8 Ом.
Релейные входы (21 вход
  • прием сигналов напряжением низкого уровня не более 1,8 В – 20 входов;
  • прием сигналов напряжением высокого уровня, не менее 20 В – 1 вход.
Измерение напряжения бортовой сети (1 вход)
  • диапазон измерения 0 – 40 В;
  • дискретность – 0,1 В;
  • погрешность, не более 3 %.
Измерение сопротивления (6 входов)
  • диапазон измерения 0 – 30  кОм
  • погрешность, не более 3 %.
Измерение частоты (12 входов)
  • диапазон измерения 0 – 6 кГц;
  • дискретность – 0,1 Гц;
  • увствительность – 100 мВ.
Внешние интерфейсы
  • CAN2.0B, mini-USB, USB, карта SD (SDHC), Ethernet;
  • видеовход (PAL) – 2 шт.
ЖК-индикатор
  • тип – TFT цветной;
  • максимальная яркость – 1200 кд/м2;
  • размер экрана – 10,4”;
  • разрешение - 800 х 600;
  • размер пикселя – 0,264 х 0,264 мм;
  • количество цветов – 262144
  • регулировка яркости – программная
Сенсорный экран тип – емкостной
Конструктивные особенности
  • диапазон рабочих температур – от –20°С до +55 °С;
  • устойчивость к внешним воздействиям – IP30;
  • механическая устойчивость – М4.

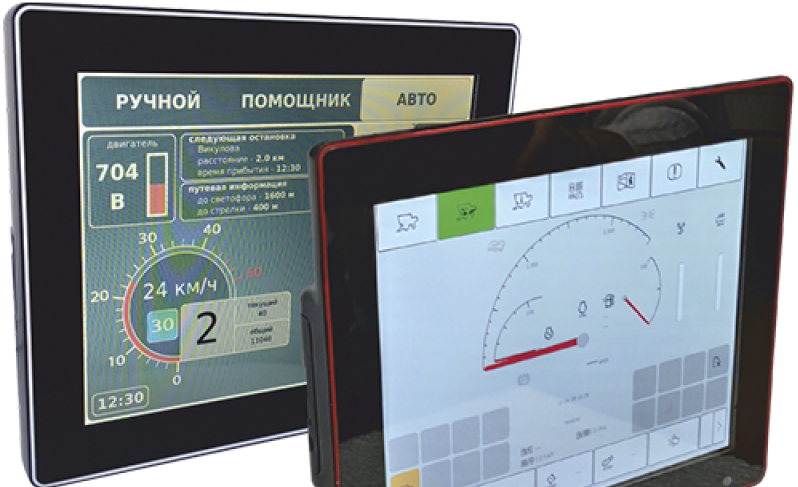

Фотографии продукта
