Контроллер, управляющий сельскохозяйственной техникой, КУСТ-01

Назначение

Управляющий контроллер предназначен для использования как автономно, так и в качестве элемента распределенной информационно-управляющей системы, организованной на базе CAN-интерфейса.

Обеспечивает:

  • сбор информации с датчиков разных типов;
  • обмен информацией по CAN-интерфейсу с внешними устройствами, работающими по стандарту SAEJ1939
  • формирование 24 управляющих сигналов, из них 8 – ШИМ с контролем тока, суммарный ток до 60 А с одновременным непрерывным анализом исполнительных цепей и устройств на предмет выявления их аварийного функционирования;
  • прием и обработку 25 входных релейных сигналов низкого уровня;
  • прием и обработку 10 частотных сигналов от 0 до 6 кГц;
  • прием и обработку 4 резистивных входных сигналов в диапазоне от 0 до 30 кОм;
  • прием и обработку 4 входных сигналов напряжением от 0 до 6 В;
  • обработку дискретных органов управления (кнопок и переключателей), объединенных в матрицу 5 × 5.
Технические характеристики

Напряжение питания, В

27+6-5

Релейные сигналы управления

Количество

16

Полярность

напряжение питания

Максимальный ток, А

3

Непрерывный контроль цепей нагрузки на обрыв и замыкание на корпус

да

Защита от короткого замыкания

да

Команды управления ШИМ

Количество

8

Полярность

напряжение питания



Частота, Гц

200

Максимальный ток, А

3

Непрерывный контроль цепей нагрузки на обрыв и замыкание на корпус

да

Шаг задания тока, мА

1

Релейные входы

Количество входов

29 (4 входа используются для адресации блока в системе)

Прием сигналов напряжением низкого уровня, В, не более

1,8

Измерение сопротивления

количество входов

4

Диапазон измерения, кОм

от 0 до 30

Дискретность, Ом

1

Погрешность, %, не более

2

Измерение напряжения

Количество входов

4

Диапазон измерения, В

от 0 до 6

Дискретность, В

0,01

Погрешность, %, не более

1

Вход приема сигналов с энкодера

Количество

1

Внешние интерфейсы

Количество

2

Тип

CAN2.0B

Конструктивные особенности

Литой алюминиевый корпус

да

Диапазон рабочих температур, °С

от –40  до +55

Устойчивость к внешним воздействиям

IP54

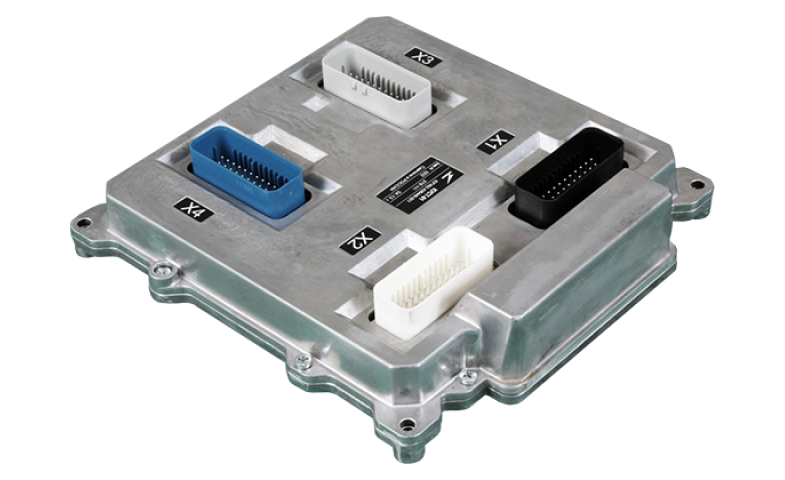

Фотографии продукта
