Отладочная плата SPUA-SOM-MX8M-Dualx, SPUA-SOM-MX8M-MINI

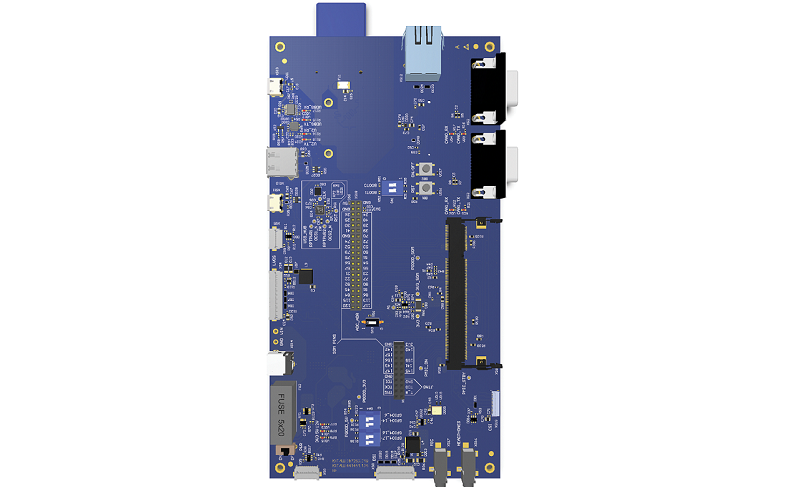

Технические характеристики

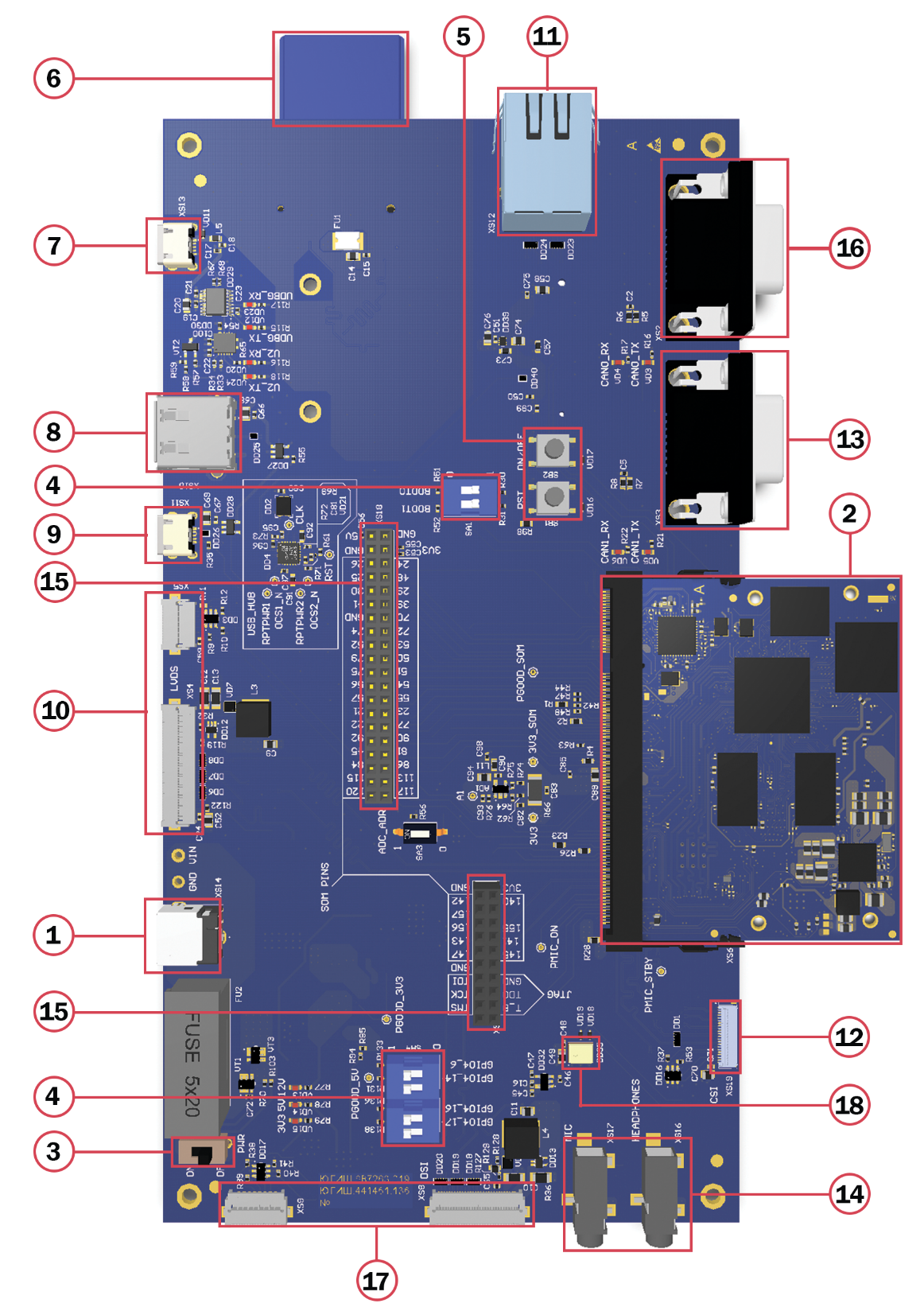

1. Power Jack (Входное питание 12 В, 2А)

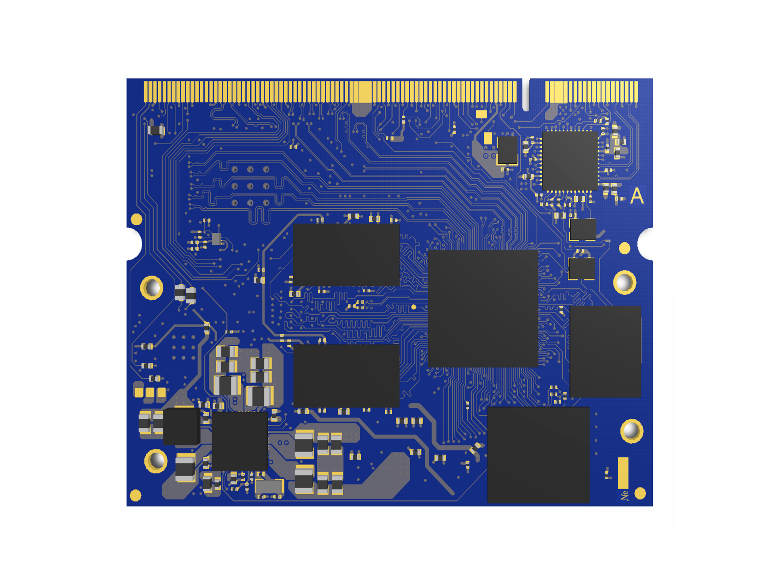

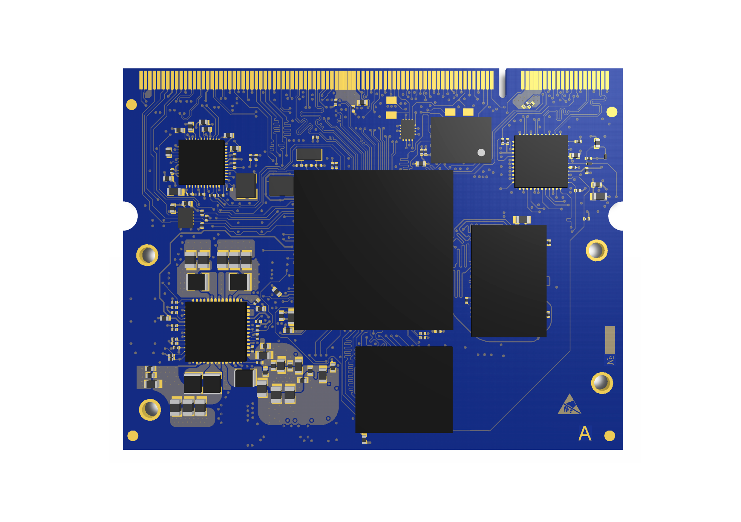

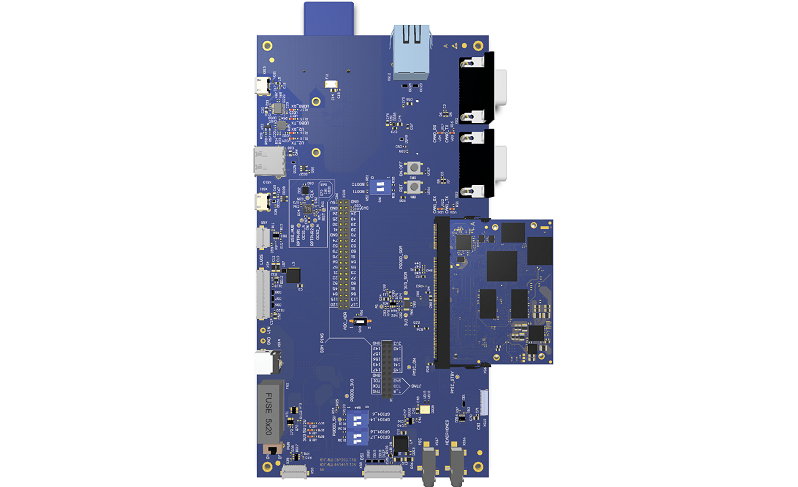

2. SOM на основе процессора i.MX8M MINI или i.MX8 DUALX
3. Переключатель включения/выключения питания
4. Переключатель BOOT-ов, позволяет выбрать источник загрузки ОС
5. Кнопка сброса и кнопка включения/выключения модуля
6. SD-карта (с нижней стороны)
7. USB-micro для отладки (через преобразователь USB-UART подключен к процессору)
8. USB тип А (USB2.0)
9. USB-micro (USB2.0)
10. Шлейфовый разъем для подключения дисплея по интерфейсу LVDS (слева XS4) и разъем для подключения тачскрина (XS5 слева). Разъем совместим с дисплеем NHD-7.0-1024600AF-LSXP.
11. RJ-45 для подключения Ethernet (10/100/1000 Mbps)
12. С верхней стороны платы 22-х пиновый шлейфовый разъем для подключения камеры по интерфейсу CSI2 (4 битовые и одна тактовой линия CSI, для настройки камеры на шлейфе имеется I2C). С нижней стороны платы 15-и пиновый шлейфовый разъем для подключения камеры по интерфейсу CSI2 (2 битовые и одна тактовой линия CSI, для настройки камеры на шлейфе имеется I2C)
13. DB9 для подключения CAN-шины (поддержка CAN 2.0B и CAN FD)
14. Два Jack 3,5mm, левый разъем для приема стереосигнала, правый для передачи стереосигнала
15. Разъемы для подключения к интерфейсам SOM’a
16. DB9 для подключения второй CAN-шины (Работает только с DX, поддержка CAN 2.0B и CAN FD)
17. Шлейфвоый разъем для подключения дисплея по интерфейсу MIPI-DSI или LVDS (XS8 снизу) и разъем для подключения тачскрина (XS9 сверху) (Работает только с DX). Совместим с дисплеем E70RA-I-MW1530-C
18. Цифровой микрофон

Описание и преимущества:

• Отладочная плата;
• Модуль SOM (SPUA-SOM-MX8M-DUALX/MINI);
• Flash с загрузчиком;
• Блок питания;
• Техническое описание.

Опции

• Дисплей LVSD:NHD-7.0-1024600AF-LSXP-CTP;
• Дисплей MIPI:DSI-E70RA-I-MW1530-C;
• КамераRPi Camera (B);
• Набор USB кабелей.

Отладочная плата используется для тестирования SOM. В ней собраны необходимые узлы, для обеспечения стабильной работы. С помощью отладочной платы можно разработать собственное ПО для выполнения конкретных задач, проверить его работу с необходимой для разработчика периферией и проследить за работой системы.

Прикладные решения

Отладочная плата подходит для модулей:

SPUA-SOM-MX8M-MINI







SPUA-SOM-MX8M-DualX







Фотографии продукта
