Базовая станция RTK

Назначение

Базовая станция предназначена для определения географических координат собственного местоположения и выдачи поправок к сигналам глобальных спутниковых навигационных систем по радиоканалу потребителям в зоне покрытия сигналом. Применяется в системах точного вождения сельскохозяйственной и другой автотехники.

Описание и преимущества

  • Базовая станция соединяет в себе спутниковую антенну, спутниковый приемник, радиомодули, аккумулятор, вычислительный модуль.
  • Базовая станция выполнена в защищенном легком корпусе.
  • По радиоканалу базовая станция передает поправки к сигналам спутниковых навигационных систем для обеспечения режима дифференциальной коррекции – RTK поправки (Real Time Kinematic) при работе с ГНСС приемником ЮГИШ.421451.009.

Диагностика состояния аккумулятора и прогнозируемое время работы передается по радиоканалу в ГНСС приемник ЮГИШ.421451.009.

Дополнительно в комплекте поставки по заказу могут поставляться:

  • внешний отсек с АКБ и кабелем;
  • станция питания/зарядки на солнечных батареях;
  • тренога для установки на землю.
Основные характеристики
Позиционирование

В режиме RTK коррекции в комплекте с ГНСС приемником ЮГИШ.421451.009, м

горизонтальная точность: 0,01–0,025 + 1 ppm CEP

вертикальная точность: 0,01–0,025 + 1 ppm CEP

Время инициализации, с

холодный старт: 24; горячий старт: 2

Время конвергенции, мин

от 2 до 15

Количество каналов (корреляторов), шт., не менее

184
Передача данных

Радиоканал передачи данных

проприетарный на основе технологии WiFi 802.11ah

Частота радиопередачи

настраиваемая с шагом 40 кГц в одном из следующих диапазонов: от 864 до 865 МГц, от 866 до 868 МГц или от 868,7 до 869,2 МГц

Длина базовой линии настраиваемая, до 10 км
Ввод/вывод и коммуникация
  • Bluetooth 4.0/4.1
  • последовательный (серийный) порт RS-232
  • CAN-порт
  • NMEA-выход: 1, 5, 10 Гц
  • USB-порт

Технические характеристики ГНСС

Спутниковые группировки

GPS: L1 C/A, L2C; GLONASS: L1 C/A, L1P, L2 C/A, L2P; Galileo: E1, E5; BeiDou (COMPASS): B1, B2; QZSS: L1 C/A, L2C

Форматы коррекции RTCM 3.0, RTCM 3.1, RTCM 3.2

Форматы вывода данных о геопозиции

  • NMEA-0183 v4.1:
  • приоритетные пакеты сообщений:
  • GGA, RMC, GSA;
  • дополнительные пакеты сообщений:
  • GLL, VTG, ZDA
  • LLH/XYZ
  • возможен вывод данных дополнительно по собственному протоколу производителя
Питание

Внешнее питание

от сети напряжением 220 В через адаптер питания мощностью не менее 50 Вт в режиме зарядки и не менее 10 Вт без зарядки

Время работы базы от встроенной АКБ, в режиме RTK и максимального энергопотребления приемо-передающего радиооборудования, ч

12
Время заряда полностью разряженной АКБ, ч, не более 3
Потребляемая мощность, Вт, не более 10
Климатические условия

Рабочая температура, °C

от –20 до +70

Температура хранения, °C

от –40 до +85

Влажность до 100 %, с конденсацией влаги

Размеры базы, мм, не более

210 × 190 × 80

Вес, кг, не более

1,2

Степень защиты

IР67

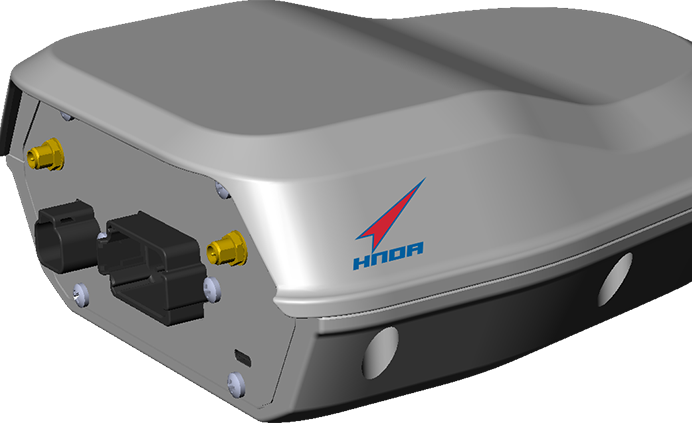

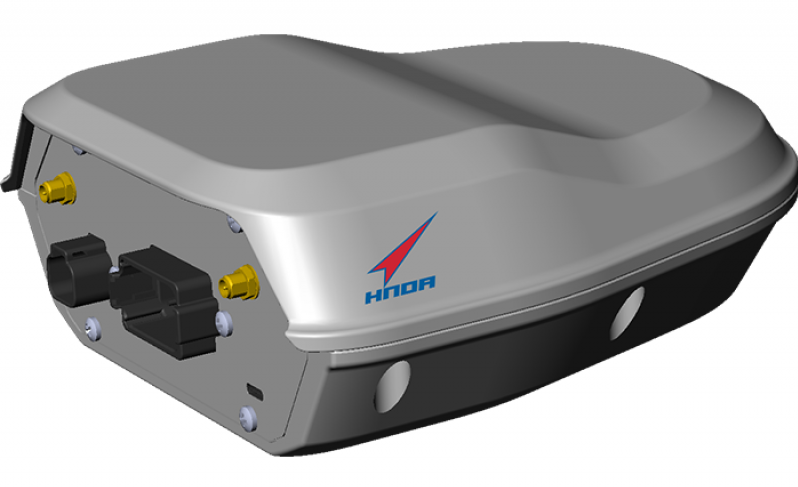

Фотографии продукта
