Комплект базовых блоков семейства «Малахит-7» для создания многопроцессорных резервированных БЦВС РН

Назначение

Комплект базовых блоков семейства «Малахит-7» совместно с блоками-расширителями, разрабатываемыми под конкретные задачи (коммутация, обработка аналоговых сигналов, специализированные интерфейсы), позволяет в сжатые сроки с минимальными трудозатратами разработать ЦВС, обеспечивающую решение широкого спектра задач системы управления высокодинамичными объектами.



В состав базовых блоков семейства «Малахит-7» входят:

  • модуль системный, ШЮГИ.467443.009;
  • блок модулей вычислительных, ШЮГИ.467459.005;
  • блок модулей связи, ШЮГИ.467451.005.

Базовые блоки семейства «Малахит-7» реализованы с использованием следующей элементной базы:

  • микропроцессор 1867ВЦ6 (ФГУП НИИЭТ, г. Воронеж);
  • микропроцессор 1867ВЦ2 (ФГУП НИИЭТ, г. Воронеж);
  • БМК 1537ХМ2 (ОАО «Ангстрем», г. Зеленоград);
  • буферные элементы 1554АП6ТБМ (ОАО «Ангстрем», г. Зеленоград) и 5584АП7 (НПО «Интеграл», г. Минск);
  • ОЗУ 1637РУ1 (ОАО «Ангстрем», г. Зеленоград);
  • Flash 1638РР1 (ОАО «Ангстрем», г. Зеленоград);
  • супервизор питания 1446АП1 (ОАО «Ангстрем», г. Зеленоград);
  • тактовый генератор ГК-108П (ОАО «Лит-Фонон», г. Москва);
  • высокостабильный генератор ГК-21 (ОАО «Лит-Фонон», г. Москва).



Модуль системный

Модуль системный предназначен для использования в резервированной цифровой вычислительной системе, построенной на основе базовых блоков «Малахит-7», в качестве центрального высоконадежного управляющего модуля. Обеспечивает функционирование, контроль резерва ЦВС, управление структурой и нейтрализацию возникающих отказов.

В состав модуля системного входят:

  • три системных процессора (СП), включающих микропроцессор 1867ВЦ2, ОЗУ и РПЗУ (Flash) объемом 128К × 16 каждое;
  • три БИС прямого доступа к памяти (ПДП), обеспечивающих сопряжение микропроцессоров с памятью и, совместно с БСМ, контроль исправности СП;
  • две интерфейсных БИС сопряжения с магистралью (БСМ), обеспечивающих подключение к двум каналам параллельной специализированной внутрисистемной магистрали и, совместно с блоками ПДП, контроль исправности СП;
  • два высокостабильных генератора;
  • два стабилизатора питания высокостабильных генераторов;
  • пять схем сброса системных процессоров и блоков сопряжения с магистралью.



Блок модулей связи

Блок модулей связи включает два модуля связи, выполненных в едином конструктиве, каждый из которых предназначен для организации взаимодействия с внешними подсистемами по двум коммутируемым КЛС на основе ГОСТ Р 52070–2003.

В состав модуля связи входят:

  • микропроцессор 1867ВЦ2;
  • две интерфейсных БИС сопряжения с магистралью (БСМ0 и БСМ1), обеспечивающих подключение к двум каналам системной магистрали и работающие в 32-разрядном режиме;
  • flash 128К × 16;
  • ОЗУ 128 × 16;
  • ППУ ГОСТ Р52070;
  • кодек канала обмена;
  • блок сопряжения кодека, процессора и ППУ, содержащий в своем составе коммутатор направлений.



Блок модулей вычислительных

Блок модулей вычислительных включает два модуля вычислительных, выполненных в едином конструктиве. Предназначен для решения основных функциональных задач ЦВС: хранения и обработки информации в соответствии с заданным алгоритмом управления, обмена информацией с внешними подсистемами посредством модулей связи.

В состав каждого модуля вычислительного входит:

  • микропроцессор 1867ВЦ6Ф, поддерживающий операции с числами в формате 40р с плавающей запятой;
  • две интерфейсных БИС сопряжения с магистралью (БСМ0 и БСМ1), обеспечивающих подключение к двум каналам параллельной специализированной внутрисистемной магистрали;
  • flash 128K × 32;
  • ОЗУ 128К × 32;
  • ППУ последовательного канала «токовая петля».



Фотографии продукта

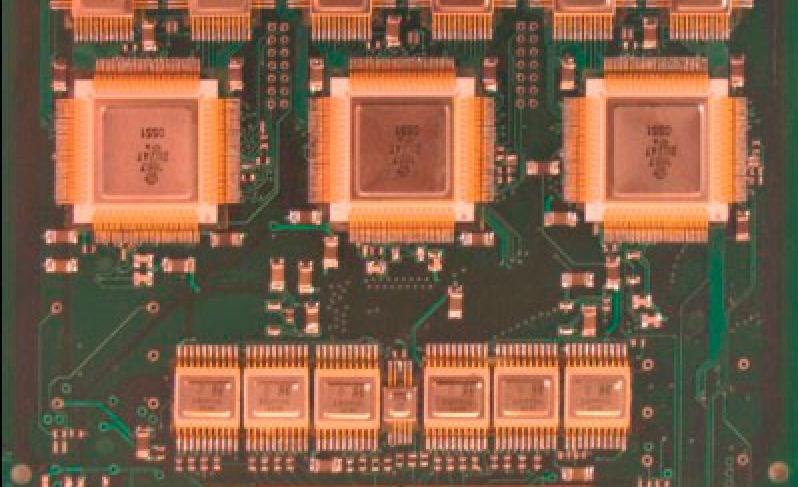

Модуль системный

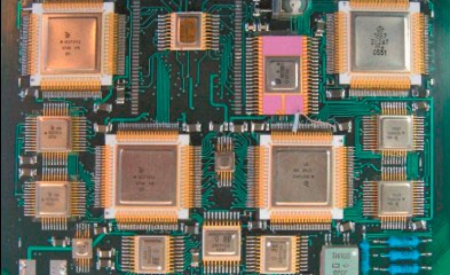

Модуль вычислительный

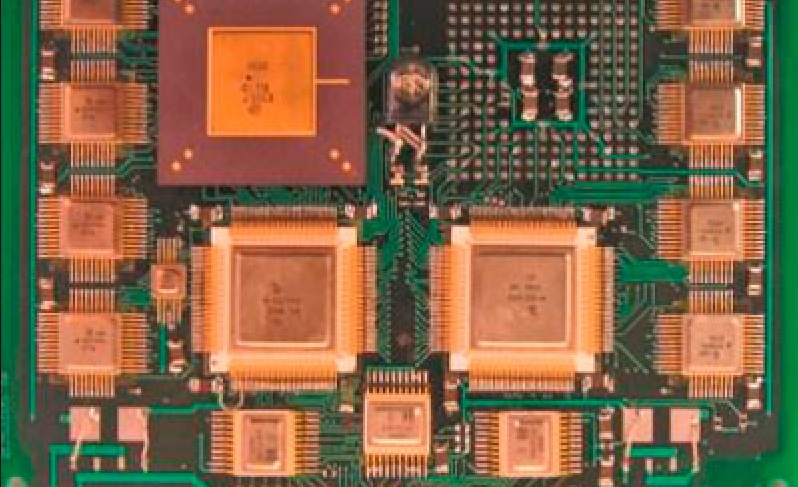

Модуль связи

Модуль системный
