Пульт управления комбайна ПУ-181-06

Назначение:

Пульт управления (ПУ) на базе силиконовой клавиатуры с размыкателями мембранного типа разрабатывается под конкретного заказчика и может использоваться как автономно, так и в качестве элемента распределенной информационно-управляющей системы комбайновой, автотракторной и другой специализированной техники, организованной на базе CAN-интерфейса.

ПУ обеспечивает:

  • выдачу оператором команд на изменение режимов работы узлов и агрегатов объекта (количество и типы органов управления задаются при согласовании технических требований (ТТ));
  • подсветку пиктограмм на клавишах с возможностью электронной регулировки яркости;
  • улучшенную тактильную чувствительность кнопок управления;
  • формирование управляющих сигналов (количество и формирование сигналов задаются при согласовании ТТ) с одновременным непрерывным анализом исполнительных цепей и устройств на предмет выявления их аварийного функционирования с последующей индикацией аварийной ситуации;
  • прием и обработку релейных и аналоговых входов (измерение напряжения, сопротивления, обработка сигналов с датчиков оборотов), количество входов и их параметры задаются при согласовании ТТ;
  • работу с внешними устройствами по CAN2.0B, в том числе по стандарту SAEJ1939.
Технические характеристики

Напряжение питания, В

27+6–5

Релейные сигналы управления

  • количество – 14;
  • полярность – напряжение питания;
  • максимальный ток – 3 А;
  • непрерывный контроль цепей нагрузки на обрыв и замыкание на корпус;
  • защита от короткого замыкания

Измерение напряжения

  • количество входов – 1;
  • диапазон измерения – 0–6 В;
  • дискретность – 0,01 В;
  • погрешность не более 1 %

Релейные входы

  • количество входов – 3;
  • прием сигналов напряжением низкого уровня, не более 1,8 В

Внешние интерфейсы

  • количество – 1;
  • тип – CAN2.0B;
  • габаритные размеры, мм – 283×173×59;
  • рисунок пиктограмм на клавишах определяется заказчиком;
  • диапазон рабочих температур  – от –25 °С до +55 °С;
  • стойкость к внешним воздействиям – IP50

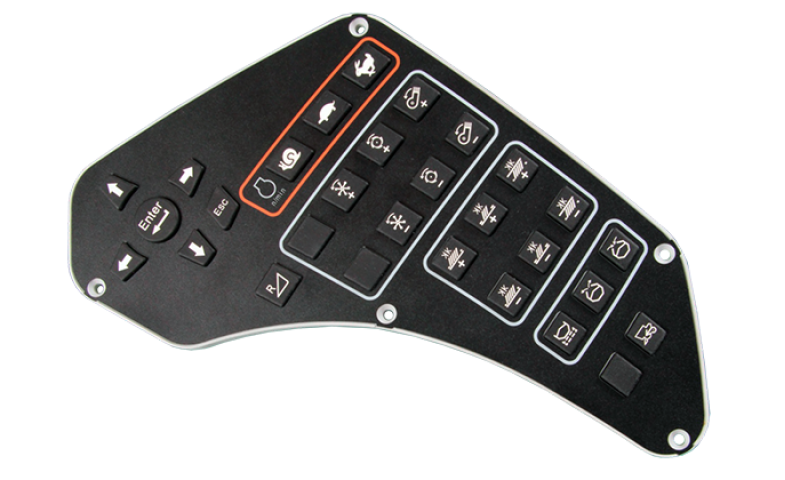

Фотографии продукта
