Отладочная плата SPUA-SOM-MX8M- PLUS, SPUA-SOM-MX8M-QuadMax

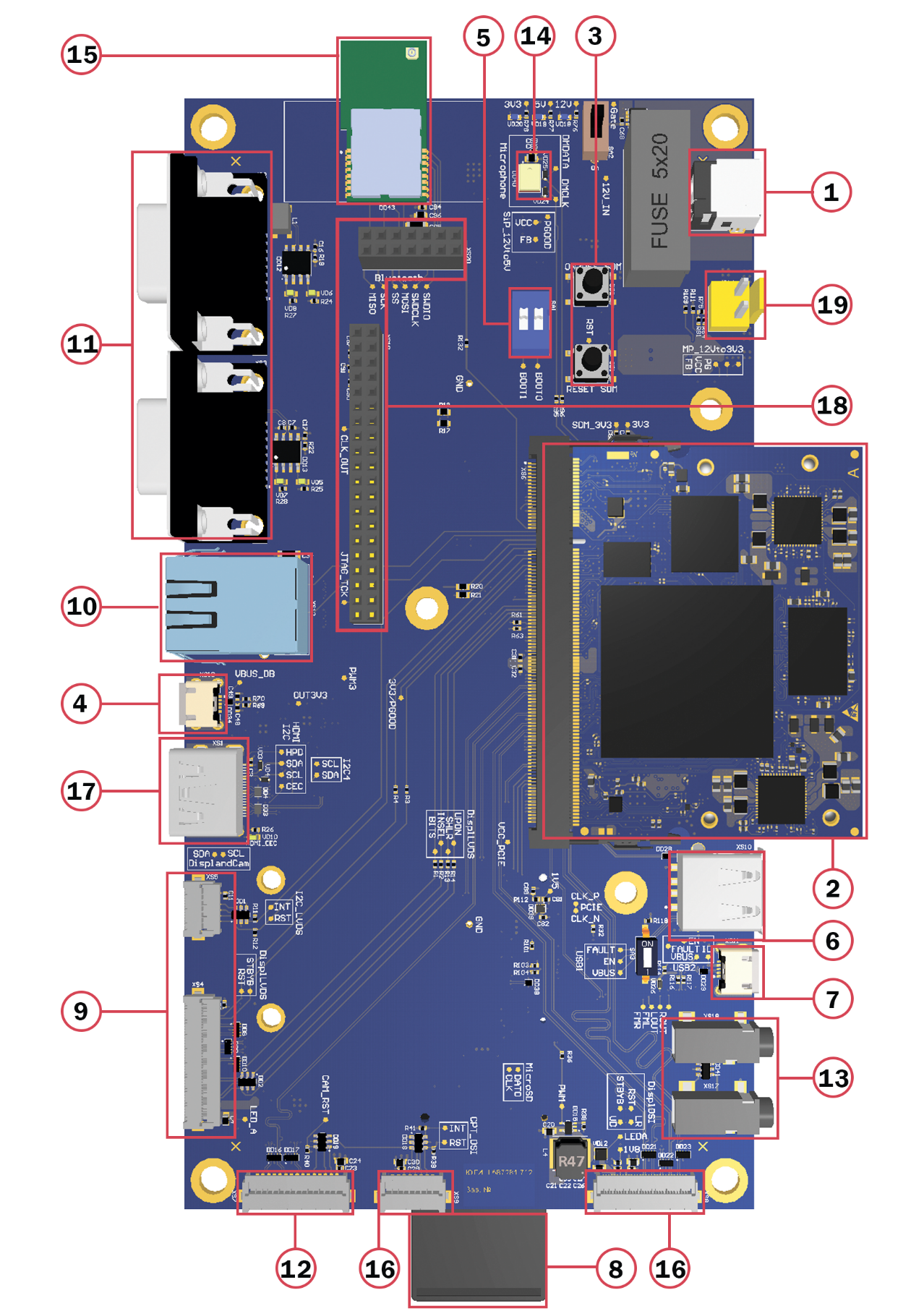

Технические характеристики

1. Power Jack (Входное питание 12 В, 2А)

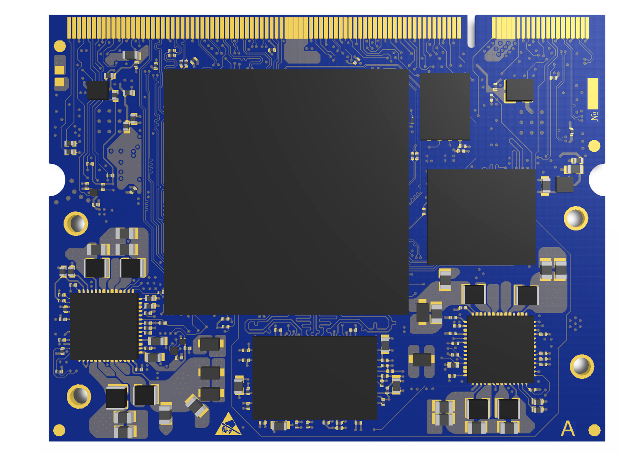

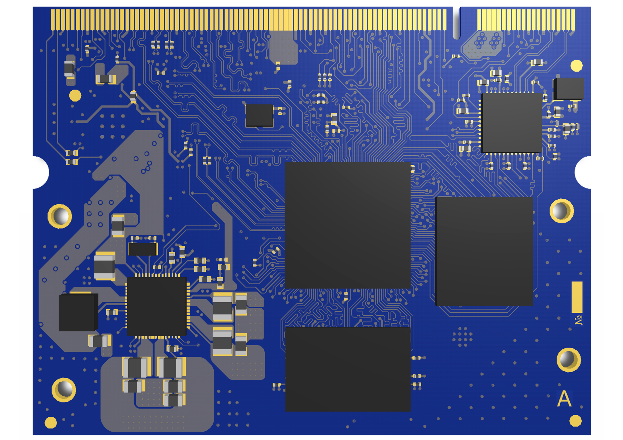

2. SOM на основе процессора i.MX8M-Plus/i.MX8M-QuadMax
3. Кнопка сброса и кнопка включения/выключения
4. USB-micro для отладки (через преобразователь USB-UART подключен к процессору)
5. Переключатель BOOT-ов, позволяет выбрать источник загрузки ОС
6. USB тип А (USB2.0)
7. USB-micro (USB2.0)
8. SD-карта (с нижней стороны)
9. Шлейфовый разъем для подключения дисплея по интерфейсу LVDS (справа XS4) и разъем для подключения тачскрина (XS5 слева) (Максимальное разрешения до 60 fps WUXGA 1920 x 1200 при 18 bpp и 24 bpp при меньших fps. Возможно 60 fps 1366 x 768/1280 x 800 при 18 bpp и 24 bpp)
10. RJ-45 для подключения Ethernet (10/100/1000 Mbps)
11. DB9x2 для подключения CAN-шины (поддержка CAN 2.0B и CAN FD)
12. Шлейфовый разъем для подключения камеры по интерфейсу CSI2 (Подключение осуществляется по двум биотвым и одной тактовой линии CSI, для настройки камеры используется I2C)
13. Два Jack 3,5 мм, левый разъем для приема стерео сигнала, правый для передачи стерео сигнала
14. Цифровой микрофон
15. Bluetooth-модуль
16. Шлейфовый разъем для подключения дисплея по интерфейсу MIPI-DSI или LVDS (XS8 сверху) и разъем для подключения тачскрина (XS9 снизу) (Работает только с DX) (MIPI-DSI имеет максимальное разрешение 1920 х 1200 (WUXGA) 60 fps, 24 bpp; LVDS 1920 x 1080 (FHD) 60 fps, 24 bpp)
17. HDMI 2.0
18. Разъемы для подключения к интерфейсам SOM’а
19. Разъем для подключения куллера



Описание и преимущества

• Отладочная плата;
• Модуль SOM (SPUA-SOM-MX8M-M-Plus/QuadMax);
• Flash с загрузчиком;
• Блок питания;
• Техническое описание.

Опции

• Дисплей LVSD:NHD-7.0-1024600AF-LSXP-CTP;
• Дисплей MIPI:DSI-E70RA-I-MW1530-C;
• КамераRPi Camera (B);
• Набор USB кабелей.

Отладочная плата используется для тестирования SOM. В ней собраны необходимые узлы, для обеспечения стабильной работы. С помощью отладочной платы можно разработать собственное ПО для выполнения конкретных задач, проверить его работу с необходимой для разработчика периферией и проследить за работой системы

Прикладные решения

Отладочная плата подходит для модулей:

SPUA-SOM-MX8M-PLUS

SPUA-SOM-MX8MQuadMax

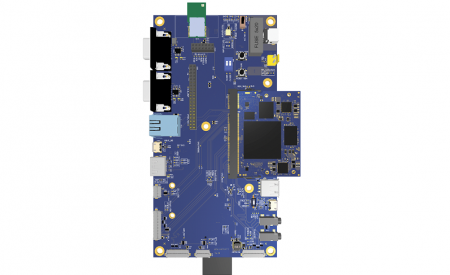

Фотографии продукта
