Система в корпусе (SIP) SPUA-SIP-MX8M-MINI

Технология система-в-корпусе (SiP) - это комбинация в одном модуле сразу нескольких активных и пассивных электронных компонентов, выполняющих разные функции. Таким образом, одно устройство, собранное по технологии SiP, решает сразу несколько задач, которые ранее выполняла система.

Описания и преимущества:

• миниатюризация - уменьшение габаритов печатной платы;
• снижение проектных ограничений и сложностей материнской платы;
• увеличение производительности, повышенная надежность;
• улучшенная целостность сигнала и электромагнитная совместимость;
• невысокие финансовые и временные затраты на разработку: своевременный выход на рынок.

Прикладные решения:

• решения для автотракторной тематики: автомобильный инфотайминг, коммуникационные, телематические, видео- и навигационные приложения;
• решения для промышленности: интеллектуальные счетчики, принтеры/сканеры, промышленные HMI-устройства сканеры штрих кода, прикладные системы автоматизации;
• медицинские приложения: телемедицина, мониторинг состояния пациентов, система управления;
• решения для мультимедиа: работа в устройствах с видео- и аудио- контентом, включая системы наблюдения, безопасности, телевизионные абонентские приставки, устройства цифровой видеозаписи, бытовую автоматизацию и потоковое видео.

SiP-MX8M-MINI состоят из:

• высокопроизводительного центрального процессора, который отвечает за комплексную обработку сигнала, его преобразование в стандартные видеопотоки, и работу с периферийными устройствами;
• интегрированного сопроцессора, который обеспечивает работу системы условного абонентского доступа;
• оперативной памяти, служащей для временного хранения данных процессора и сопроцессора;
• флеш-памяти, которая предназначена для постоянного хранения служебной информации и прошивок.

Технические характеристики:

Процессор	4-ядерный процессор ARM Cortex-A53 с частотой до 1,6 ГГц                    Сопроцессор реального времени Arm Cortex-M4 с частотой до 400 МГц ОЗУ: 2 ГБ DDR4, 2,4Гб/с Постоянная память: eMMC 8 ГБ
Графический процессор	GCNanoUltra для ускорения 3D графики GC320 для ускорения 2D графики Поддержка библиотек OpenGL ES 1.1, 2.0, OpenVG 1.1
Поддержка видео	Декодирование видео: 1080p60 HEVC/H.265  1080p60 VP8, VP9 Profile 0, 2 (10-bit) 1080p60 AVC/H.264 Baseline, Main, High decoder Кодирование видео 1080p60 AVC/H.264,  1080p60 VP8
Поддержка дисплеев	1xMIPI-DSI с поддержкой разрешения 1920х1080p 60fps и 1080х1200p в 60fps
Интерфейсы	Ethernet 10/100/1000 Мбит/с PCIe Gen 2 2 x USB 2.0 OTG
Аудио	Цифровые интерфейсы – SAI, SPDIF, PDM, I2S Аналоговый микрофон, цифровой микрофон (моно) Выход для наушников (стерео), линейный вход (стерео)
Камера	Последовательный вход MIPI-CSI2 (4 линии), поддерживает 5МP в 15fps или 1080p 60fps, 720p 60fps
Другие интерфейсы	CAN, I2C, SPI, UART, SD/MMC, GPIO, таймеры, JTAG
Поддерживаемые ос	Windows Embedded Compact, Embedded CE6 Embedded Linux Android 5.х/4.x/3.x
Потребление	3,3 В ± 5% , до 10 Вт
Механический интерфейс	QFN, 196-pin, шаг 0,8 мм
Размеры (Ш х Д х В), мм	42x42x4,2
Температурный диапазон, оС	От -40 до +85

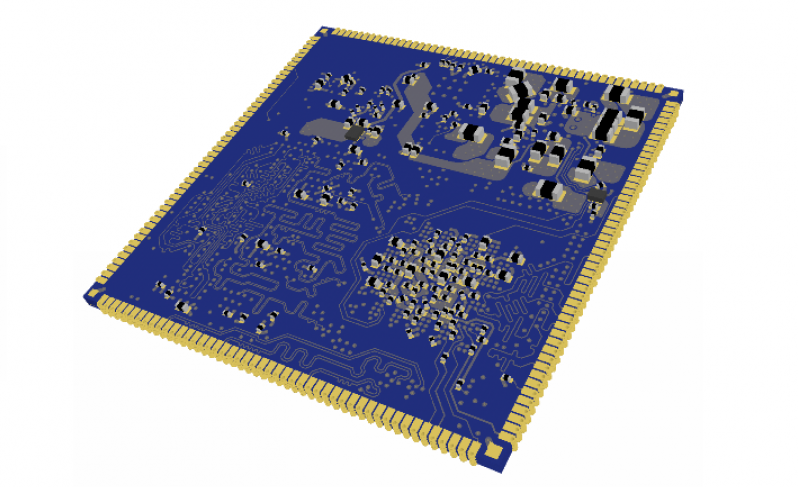

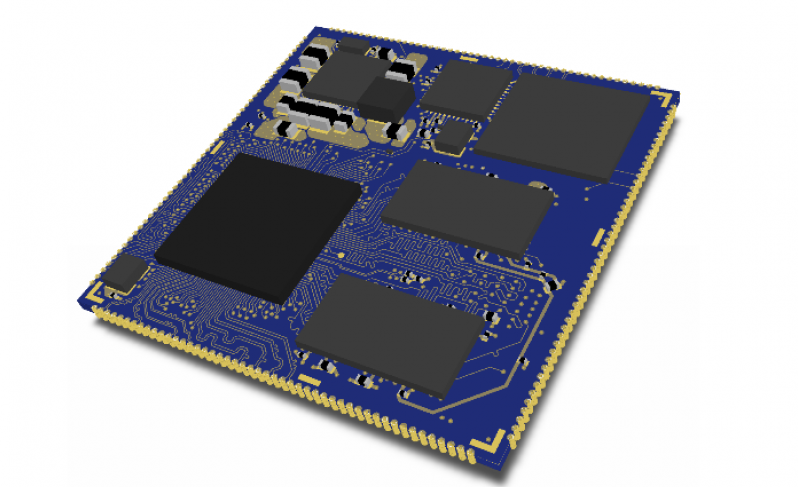

Фотографии продукта
