Система в корпусе (SIP) SPUA-SIP-MX8M-PLUS

Технология система-в-корпусе (SiP) - это комбинация в одном модуле сразу нескольких активных и пассивных электронных компонентов, выполняющих разные функции. Таким образом, одно устройство, собранное по технологии SiP, решает сразу несколько задач, которые ранее выполняла система.

Описания и преимущества:

• миниатюризация - уменьшение габаритов печатной платы;
• снижение проектных ограничений и сложностей материнской платы;
• увеличение производительности, повышенная надежность;
• улучшенная целостность сигнала и электромагнитная совместимость;
• невысокие финансовые и временные затраты на разработку: своевременный выход на рынок.

Прикладные решения:

• решения для автотракторной тематики: автомобильный инфотайминг, коммуникационные, телепатические, видео- и навигационные приложения, информационные кластеры, аудиоустройства, интеллектуальные мониторы;
• решения для промышленности: интеллектуальные счетчики, принтеры/сканеры, промышленные HMI-устройства сканеры штрих кода, прикладные системы автоматизации;
• медицинские приложения: телемедицина, мониторинг состояния пациентов, система управления;
• решения для мультимедиа: работа в устройствах с видео- и аудио- контентом, включая системы наблюдения, безопасности, телевизионные абонентские приставки, устройства цифровой видеозаписи, бытовую автоматизацию и потоковое видео.

SiP-MX8M- PLUS состоят из:

• высокопроизводительного центрального процессора, который отвечает за комплексную обработку сигнала, его преобразование в стандартные видеопотоки, и работу с периферийными устройствами;
• интегрированного сопроцессора, который обеспечивает работу системы условного абонентского доступа;
• оперативной памяти, служащей для временного хранения данных процессора и сопроцессора;
• флеш-памяти, которая предназначена для постоянного хранения служебной информации и прошивок.

Технические характеристики:

Процессор	4-ядерный процессор ARM Cortex-A53 с частотой до 1,6 ГГц Интегрированный NPU 2,3 TOPS Сопроцессор реального времени Arm Cortex-M7 с частотой до 800 МГц ОЗУ 2 - 4 ГБ LPDDR4, 3,2 Гб/с Постоянная память: eMMC 4-128 ГБ, NAND 256 МБ - 1ГБ
Графический процессор	GC7000UL для ускорения 3D графики GC520L для ускорения 2D графики Поддержка библиотек OpenGL ES 1.1, 2.0, 3.0, OpenCL 1.2, Vulkan
Поддержка видео	Декодирование видео: 1080p60 HEVC/H.265 Main, Main 10 (up to level 5.1) 1080p60 VP8/VP9 Profile 0, 2  1080p60 AVC/H.264 Baseline, Main, High decoder
Поддерживаемые дисплеи и кодеки	1 MIPI DSI, 2560x1080p или 1920x1200p 60fps 1 LVDS 1920x1200p 60fps 1 HDMI 4kp 30fps При параллельном использовании всех 3-ех: LVDS и MIPI DSI - 1920x1080 60 fps, HDMI 4kp 30 fps кодеки: 1080p60 AVC/H.264, 1080p60 HEVC/H.265
Интерфейсы	Ethernet 10/100/1000 Мбит/с PCIe Gen 2 2 x USB 2.0 OTG
Аудио	Цифровые интерфейсы – SAI, SPDIF, PDM, I2S
Камера	Последовательный вход MIPI-CSI2 (4 линии), поддерживает 12 МP в 30 fps или 4kp 45 fps, частота передачи пикселей 400/500 МГц в номинальном/разогнанном режимах
Другие интерфейсы	CAN (с поддержкой CAN 2.0B), I2C, SPI, UART, SD/MMС, GPIO, таймеры, JTAG
Поддерживаемые ос	Windows Embedded Compact 7, Embedded CE6 Embedded Linux      Android 8.0/7.x/6.0/5.1/4.x
Потребление	3,3 В ± 5% , до 10 Вт
Механический интерфейс	QFN, 184-pin, шаг 0,8 мм
Размеры (Ш х Д х В), мм	44 х 42 х 4,8

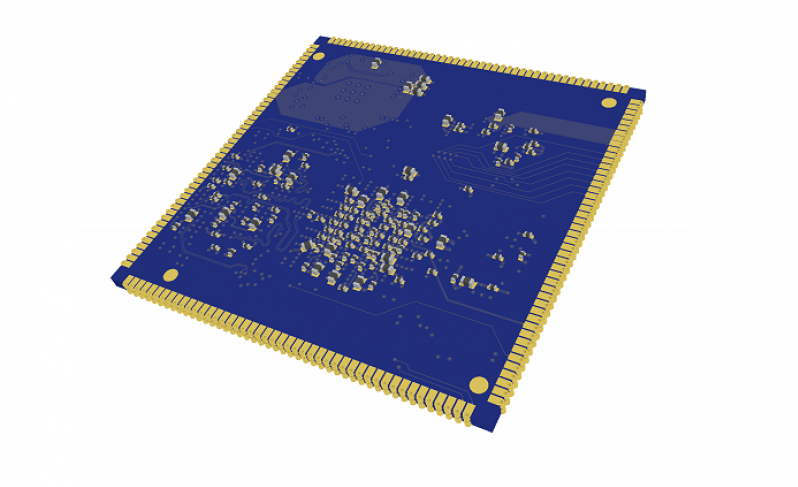

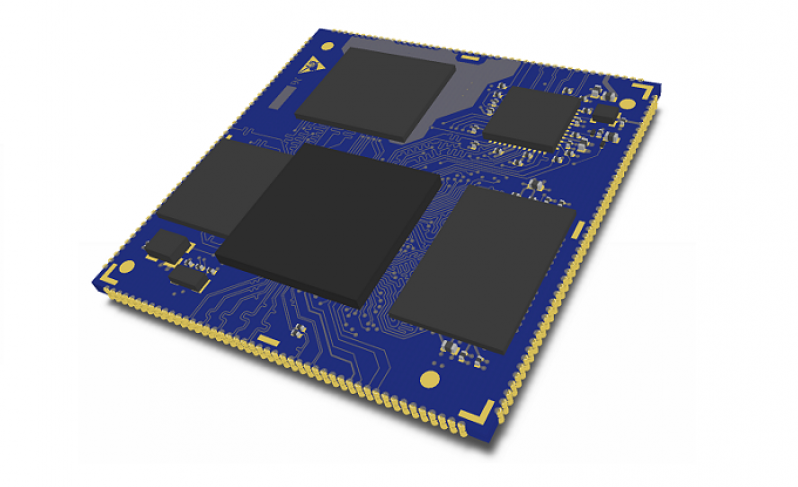

Фотографии продукта
