Система на модуле (SОМ) SPUA-SOM-MX8M-Dualx

Модули SPUA-SOM-MX8M-QuadMax обеспечивают высокую производительность, низкое энергопотребление, повышенную надежность системы, встроенную безопасность и экономичность решения. Модули отвечают жестким стандартам качества и разработаны для эксплуатации в условиях экстремальных температур и повышенных механических нагрузок.

Описание и преимущества

  •  процессорные модули (SOM) представляют собой компактные печатные платы с установленным процессором, памятью, часами реального времени, контроллерами, другими микросхемами и компонентами, связанными процессорной шиной и обеспечивающими стандартный функционал ввода/вывода;
  • модули устанавливаются на несущую процессорную плату через стандартный разъем SODIMM Socket 200;
  • модули - идеальная альтернатива для разработки оборудования. Применяя в изделиях процессорные модули, вы «из коробки» получаете лучшие инженерные достижения, простоту применения, сокращение сроков разработки и высокую проектную гибкость. Преимуществами процессорных модулей «из коробки» являются также быстрое время вывода продукта на рынок, экономическая эффективность решения, энергоэффективность, квалифицированная служба технической поддержки.

Прикладные решения

  • решения для автотракторной тематики: автомобильный инфотайминг, коммуникационные, телематические, видео- и навигационные приложения, информационные кластеры, аудиоустройства, интеллектуальные мониторы;
  • решения для промышленности: интеллектуальные счетчики, принтеры/сканеры, промышленные HMI-устройства сканеры штрих кода, прикладные системы автоматизации;
  • медицинские приложения: телемедицина, мониторинг состояния пациентов, система управления;
  • решения для мультимедиа: работа в устройствах с видео- и аудио- контентом, включая системы наблюдения, безопасности, телевизионные абонентские приставки, устройства цифровой видеозаписи, бытовую автоматизацию и потоковое видео.

Технические характеристики:

Процессор
  • 2-ядерный процессор ARM Cortex-A72 с частотой до 1,6 ГГц
  • 4-ядерный процессор ARM Cortex-A53 с частотой до 1,2 ГГц
  • 2-ядерный процессор ARM Cortex-M4F с частотой до 264 МГц
  • ОЗУ 2 - 4 ГБ LPDDR4, 3,2Гб/с
  • Постоянная память: eMMC 8 ГБ, NAND ≥ 512 МБ
Графический процессор Состоит из 2-х идентичных подсистем, каждая и которых имеет:
  • 32 шейдерных ядра Vec1 / 8 шейдерных ядер Vec4
  • Аппаратная тесселяция и затенение геометрии
  • Расширения обработки изображений EVIS
  • Поддержка 2D, 3D, векторная графика и открытых стандартов вычислений для различных ОС
  • Поддержка библиотек OpenGL 3.0, 2.1,; OpenGL ES 3.2, 3.1 (with AEP), 3.0, 2.0, and 1.1; OpenCL 1.2 Full Profile and 1.1; OpenVG 1.1; and Vulkan
Поддержка видео

Декодирование видео:

  • H.265 decode (4Kp60), H.264 decode (4Kp30)
  • WMV9/VC-1 imple
  • MPEG 1 and 2
  • AVS
  • MPEG4.2 ASP, H.263, Sorenson Spark
  • ON2/Google VP6/VP8
  • Divx 3.11 including GMC
  • RealVideo 8/9/10
  • JPEG and MJPEG
Поддерживаемые дисплеи и кодеки
  • HDMI с поддержкой 1.4b и 2.0a (4kp 60fps)
  • LVDS – 4 линии (1080p 60fps)
  • MIPI-DSI – 2 линии (1080p 30fps)
кодеки:
  • 2 X 1080p30 AVC/H.264
Интерфейсы
  • Ethernet 10/100/1000 Мбит/с
  • PCIe Gen 2/SATA 3.0
  • 2 x USB 2.0 OTG
Аудио



  • Цифровые интерфейсы – SAI, SPDIF, PDM, I2S
  • Аналоговый микрофон, цифровой микрофон (моно)
  • Выход для наушников (стерео), линейный выход (стерео)
Камера
  • Последовательный вход MIPI-CSI2 (4 линии), поддерживает 12МP в 30fps или 4kp 30fps, скорость передачи данных по одной линии от 80 Мб/с, до 1,5 Гб/с
  • Поддержка виртуальных каналов
Другие интерфейсы CAN (с поддержкой CAN 2.0B), I2C, SPI, UART, SD/MMC, GPIO, таймеры, JTAG
Поддерживаемые ОС







  • Windows Embedded Compact 7, Embedded CE6
  • Embedded Linux
  • Android 5.x/4.x/3.x
Потребление 3,3 В ± 5% , до 10 Вт
Механический интерфейс SO-DIMM 200
Размеры
(Ш х Д х В), мм
68х 52 х 4,7
Температурный диапазон, оС От -40 до +85

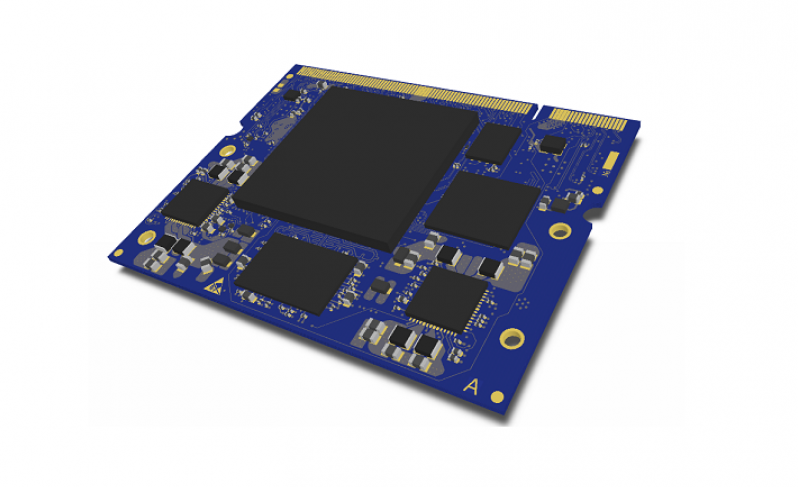

Фотографии продукта
