Система на модуле (SOM) SPUA-SOM-MX8M- PLUS

Модули SPUA-SOM-MX8M-PLUS обеспечивают высокую производительность, низкое энергопотребление, повышенную надежность системы, встроенную безопасность и экономичность решения. Модули отвечают жестким стандартам качества и разработаны для эксплуатации в условиях экстремальных температур и повышенных механических нагрузок.

Описание и преимущества

• процессорные модули (SOM) представляют собой компактные печатные платы с установленным процессором, памятью, часами реального времени, контроллерами, другими микросхемами и компонентами, связанными процессорной шиной и обеспечивающими стандартный функционал ввода/вывода;
• модули устанавливаются на несущую процессорную плату через стандартный разъем SODIMM Socket 200;
• модули - идеальная альтернатива для разработки оборудования. Применяя в изделиях процессорные модули, вы «из коробки» получаете лучшие инженерные достижения, простоту применения, сокращение сроков разработки и высокую проектную гибкость. Преимуществами процессорных модулей «из коробки» являются также быстрое время вывода продукта на рынок, экономическая эффективность решения, энергоэффективность, квалифицированная служба технической поддержки.

Прикладные решения

• решения для автотракторной тематики: автомобильный инфотайминг, коммуникационные, телематические, видео- и навигационные приложения, информационные кластеры, аудиоустройства, интеллектуальные мониторы;
• решения для промышленности: интеллектуальные счетчики, принтеры/сканеры, промышленные HMI-устройства сканеры штрих кода, прикладные системы автоматизации;
• медицинские приложения: телемедицина, мониторинг состояния пациентов, система управления;
• решения для мультимедиа: работа в устройствах с видео- и аудио- контентом, включая системы наблюдения, безопасности, телевизионные абонентские приставки, устройства цифровой видеозаписи, бытовую автоматизацию и потоковое видео.

Технические характеристики:

Процессор	4-ядерный процессор ARM Cortex-A53 с частотой до 1,6 ггц Интегрированный NPU 2,3 TOPS Сопроцессор реального времени Arm Cortex-M7 с частотой до 800 мгц ОЗУ 2 - 4 ГБ LPDDR4, до 4 Гб/с Постоянная память: emmc 8 ГБ, NAND ≥ 512 МБ
Графический процессор	GC7000UL для ускорения 3D графики GC520L для ускорения 2D графики 2 шейдера Поддержка библиотек opengl ES 1.1, 2.0, 3.0, opencl 1.2, Vulkan
Поддержка видео	Декодирование видео: 1080p60 HEVC/H.265 Main, Main 10 (up to level 5.1) 1080p60 VP8/VP9 Profile 0,2 1080p60 AVC/H.264 Baseline, Main, High decoder
Поддерживаемые дисплеи и кодеки	1 LVDS (2 канала)1920x1200p 60fps 1 HDMI 4kp 30fps кодеки: 1080p60 AVC/H.264, 1080p60 HEVC/H.265
Интерфейсы	Ethernet 10/100/1000 Мбит/с 2 x USB 2.0 OTG
Аудио	Цифровые интерфейсы – SAI, SPDIF, PDM, I2S Аналоговый микрофон, цифровой микрофон (моно) Выход для наушников (стерео), линейный выход (стерео)
Камера	Два MIPI-CSI2 (каждый 4 линии), поддерживают 5MP в 30fps. В совместном режиме поддерживает 12МP в 30fps или 4kp 45fps, частота передачи пикселей 400/500 мгц в номинальном/разогнанном режимах
Другие интерфейсы	CAN (с поддержкой CAN 2.0B), I2C, SPI, UART, SD/MMС, GPIO, таймеры, JTAG
Поддерживаемые ОС	Windows Embedded Compact 7, Embedded CE6 Embedded Linux     Android 8.0/7.x/6.0/5.1/4.x
Потребление	3,3 В ± 5% , до 10 Вт
Механический интерфейс	SO-DIMM 200
Размеры (Ш х Д х В), мм	68х 52 х 4,7
Температурный диапазон, оС	От -40 до +85

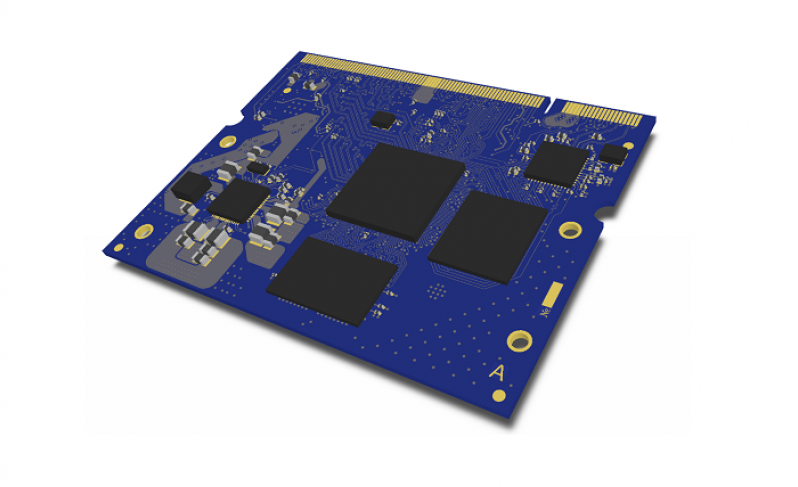

Фотографии продукта
