Блок управления системы копирования рельефа почвы СКРП-03
Назначение
Блок управления СКРП-03 является контроллером и предназначен для использования как автономно, так и в качестве элемента распределенной информационно-управляющей системы комбайновой, автотракторной и другой специализированной техники, организованной на базе CAN-интерфейса.
Обеспечивает:
- формирование сигналов управления различных типов;
- сбор информации с датчиков различных типов;
- обмен информацией по CAN-интерфейсу с внешними устройствами, работающими по стандарту SAE J1939.
| Напряжение питания | 27+6–5 |
| Релейные сигналы управления | |
| Количество | 9 |
| Полярность | напряжение питания |
| Максимальный ток, А | 3 |
| Непрерывный контроль цепей нагрузки на обрыв и замыкание на корпус | да |
| Защита от короткого замыкания | да |
| Команды управления ШИМ | |
| Количество | 5 |
| Частота, Гц | 200 |
| Максимальный ток, А | 3 |
| Непрерывный контроль цепей нагрузки на обрыв и замыкание на корпус | да |
| Поддержание заданного тока, точность, мА | 1 |
| Релейные входы | |
| Количество входов | 21 |
| Прием сигналов напряжением низкого уровня, В, не более | 1,8 |
| Измерение частоты | |
| Количество входов | 2 |
| Диапазон измерения, кГц | от 0 до 6 |
| Дискретность, В | 0,1 |
| Непрерывный контроль цепей нагрузки на обрыв и замыкание на корпус | да |
| Измерение напряжения | |
| Количество входов | 9 |
| Диапазон измерения, кГц | от 0 до 6 |
| Дискретность, В | 0,1 |
| Погрешность, %, не более | 2 |
| Внешние интерфейсы | |
| Количество | 1 |
| Тип | CAN2.0B |
| Конструктивные особенности | |
| Материал корпуса | алюминий |
| Диапазон рабочих температур, °С | от –40 до +55 |
| Устойчивость к внешним воздействиям | IP54 |

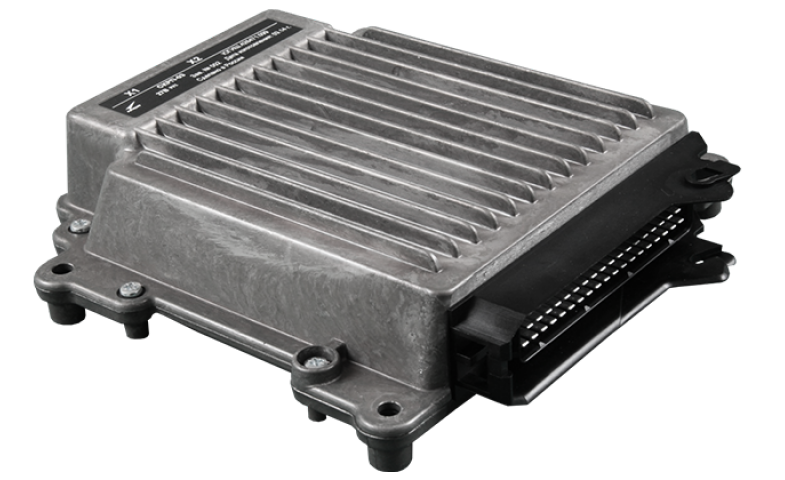

Фотографии продукта
